Bulkhead Piggbeslag

Shenchi introduserer høykvalitets Bulkhead Pigg Fittings, spesielt designet for å føre slanger gjennom utstyrspaneler samtidig som de gir pålitelig forsegling. Laget av messing, SUS304 og SUS316L rustfritt stål, gir disse beslagene sterk korrosjonsbestandighet og er egnet for et bredt spekter av arbeidsforhold.

Produktstruktur

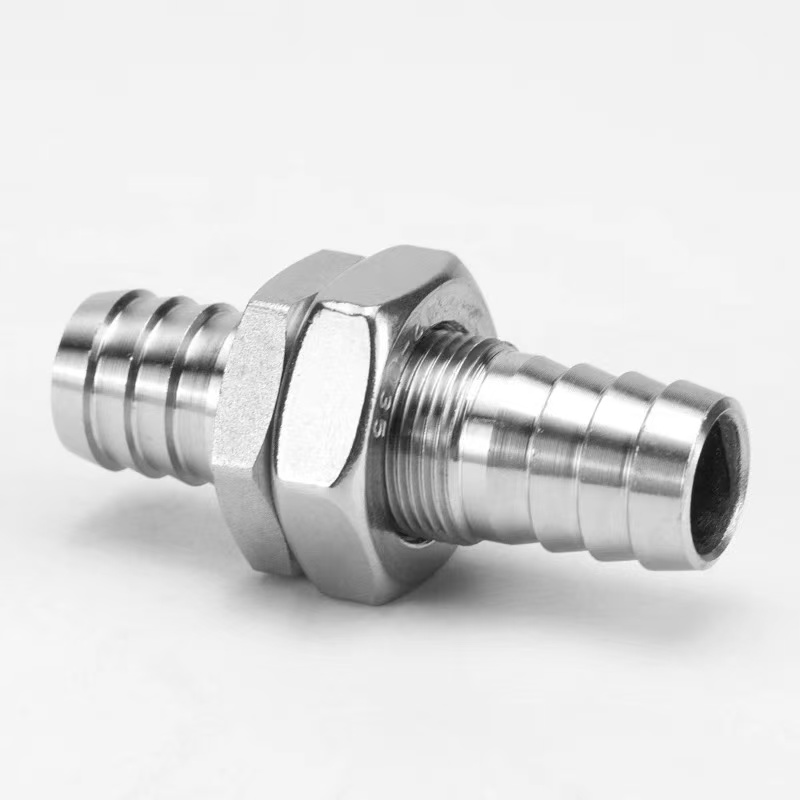

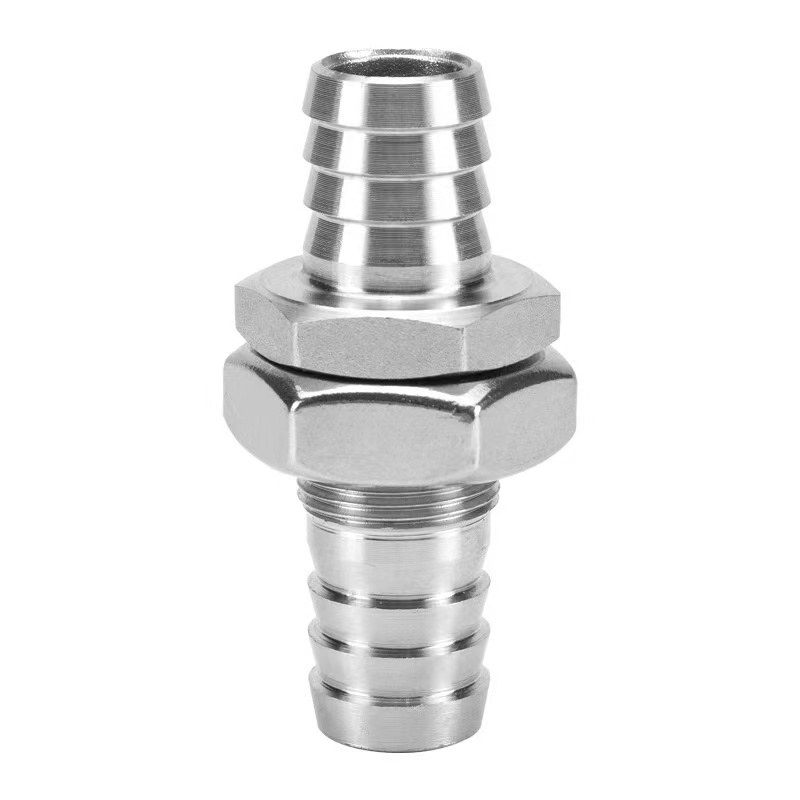

Strukturen til skottfestet med mothaker inkluderer skottgjenger, en låsemutter og piggene slangeforbindelser. Under installasjonen er det kun nødvendig med et panelhull; stramming av mutteren fullfører fikserings- og forseglingsprosessen.

Den piggene enden har en anti-skli spordesign, som sikrer en sikker tilkobling når den brukes med en slangeklemme. Disse beslagene er mye brukt i kontrollskap, vannbehandlingsutstyr, medisinske instrumenter og andre relaterte felt.

Produktspesifikasjoner

Strukturelle fordeler

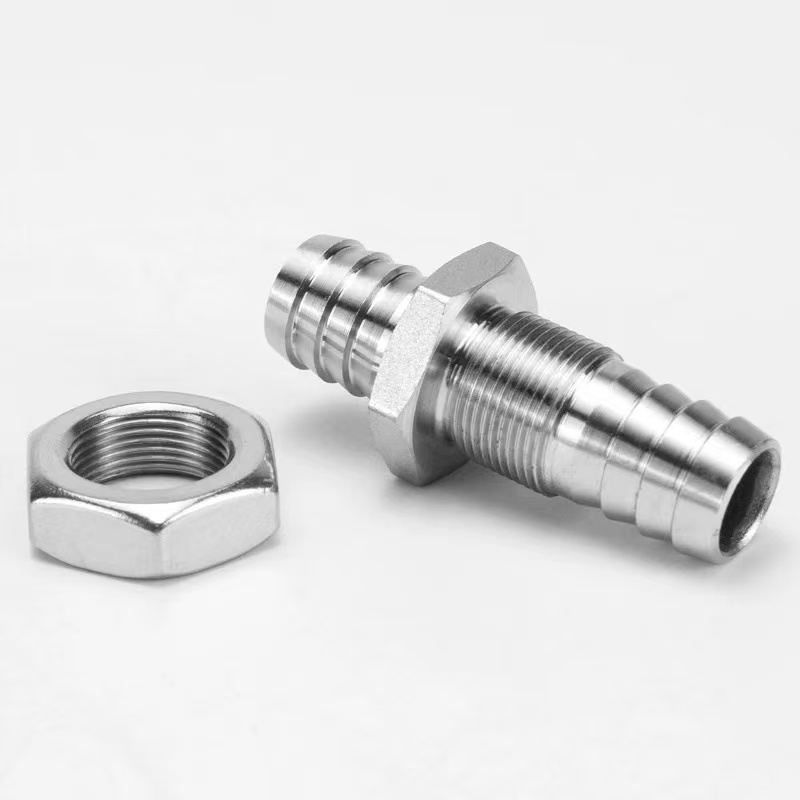

Bulkhead Barbed Fitting er en rørfitting spesielt designet for å føre slanger gjennom utstyrspaneler, innkapslinger eller skott samtidig som den gir fast tetting. Hovedstrukturen inkluderer en skottgjengeseksjon, en låsemutter, en tetningspakning og en pigget slangeforbindelse. Under installasjonen er det kun nødvendig å lage et hull med tilsvarende diameter på panelet. Gjengeseksjonen til beslaget føres gjennom hullet, og mutteren strammes fra motsatt side for å fullføre fikserings- og forseglingsprosessen.

1. Festestruktur for skott:Gjengesnittlengden tilpasses vanlige paneltykkelser. Når låsemutteren er strammet, danner den en stiv fiksering med panelet, og sikrer at beslaget forblir sikkert selv under eksterne trekkkrefter.

2. Piggerslangetilkobling:Den ene eller begge sider av panelet har med piggene koniske tenner for å sette inn slangen og danne en forseglet forbindelse med en slangeklemme. Den mothakede enden har en dobbel antiskli-spor-design, og gir betydelig høyere uttrekksmotstand enn vanlige beslag.

3. Tetningssystem:Gummipakninger eller O-ringer følger med på begge sider av panelet. Når mutteren er tiltrukket, komprimeres tetningspakningen, og oppnår vanntett og støvtett forsegling ved panelåpningen, med en beskyttelsesgrad på opptil IP65 eller høyere.

Installasjonsmetode

Shenchis slitesterke skott med piggbeslag er enkle å installere. En sikker og forseglet tilkobling kan oppnås i bare seks trinn:

Trinn 1: Klargjøring av panelhull

Lag et tilsvarende rundt hull på panelet basert på den ytre diameteren på gjengeseksjonen. Sørg for at hullkanten er glatt og gratfri for å unngå å skade tetningspakningen.

Trinn 2: Installer tetningspakningen

Skyv den medfølgende EPDM-tetningspakningen på gjengeseksjonen, og press den mot monteringsbasen. Hvis forsegling er nødvendig på begge sider av panelet, plasser en pakning på hver side.

Trinn 3: Sett inn gjennom panelet

Sett gjengeseksjonen inn i hullet fra den ene siden av panelet, og pass på at monteringsbasen kommer i kontakt med panelet med tetningspakningen i mellom.

Trinn 4: Stram til låsemutteren

Skru låsemutteren på gjengeseksjonen fra motsatt side av panelet, og stram den gradvis med en skiftenøkkel. Anbefalt dreiemoment: 5–8 N·m for messingmaterialer og 8–12 N·m for rustfritt stål. Hold den passende kroppen stasjonær under stramming.

Trinn 5: Koble til slangen

Velg en spesifikasjon der mothakens ytre diameter er 0,5–1 mm større enn slangens indre diameter. Sett slangen loddrett inn på piggene til den når basen. For høytrykksapplikasjoner, bruk en slangeklemme i rustfritt stål og fest den mellom andre og tredje mothaker.

Trinn 6: Test av forseglingsintegritet

Utfør en statisk trykktest ved 1,5 ganger arbeidstrykket. Hvis det ikke er noen lekkasje på tre minutter, er installasjonen kvalifisert.
