L-Type Pagoda vannrørkobling

Produkttyper

Som en profesjonell kinesisk produsent av L-Type Pagoda Water Pipe Connectors, tilbyr Shenchi to primære produkttyper:

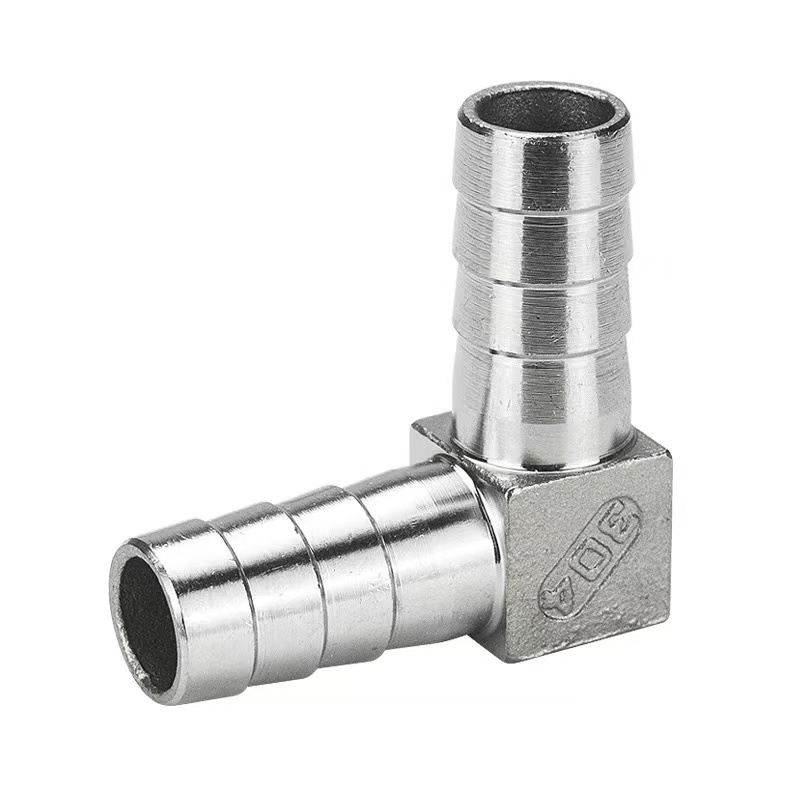

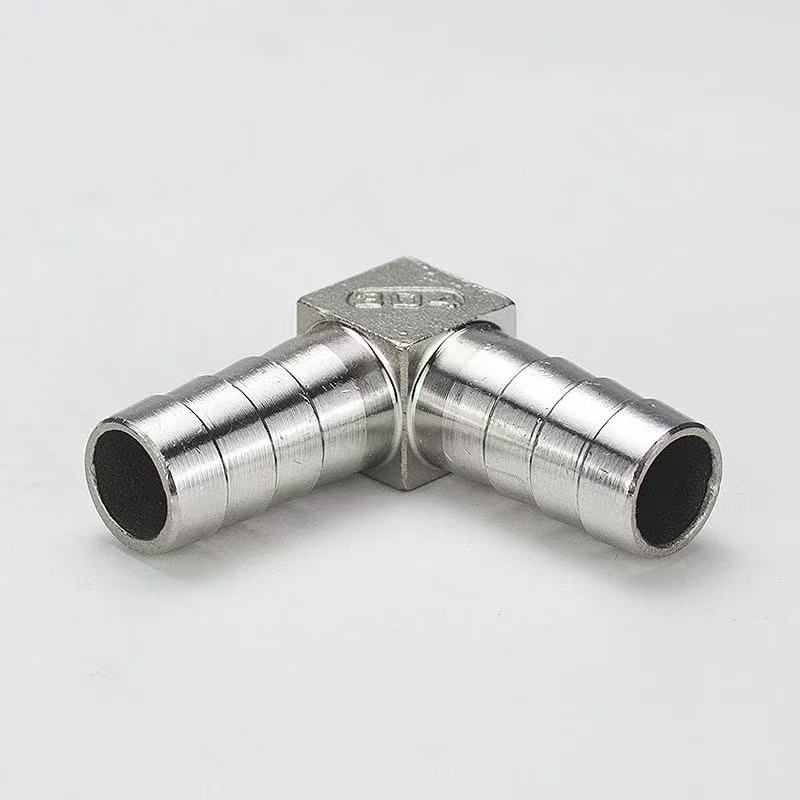

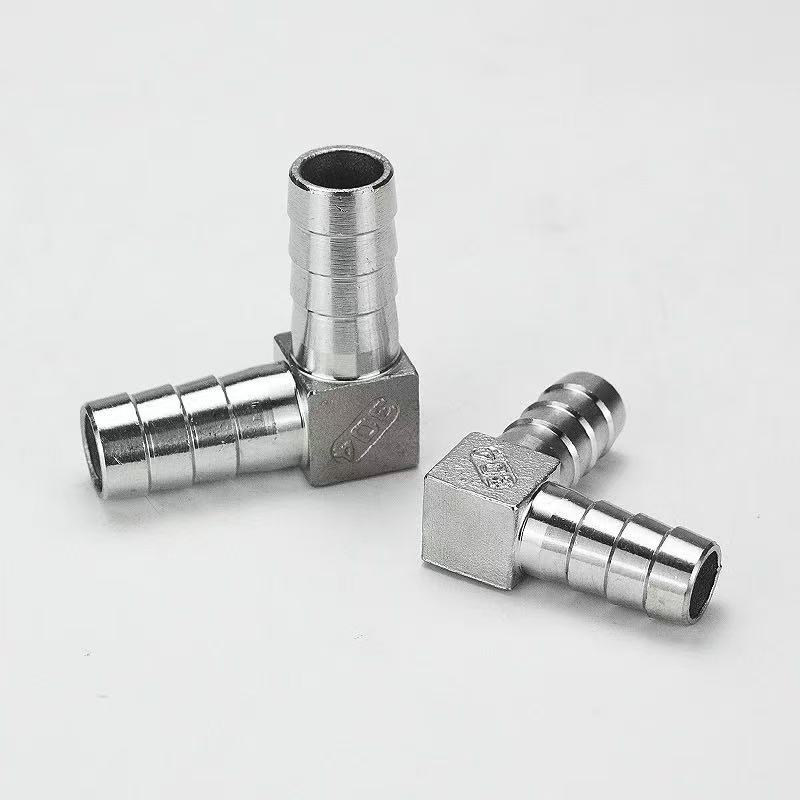

L-Type Pagoda Water Pipe Connector: Begge ender har en pigget pagodestruktur, designet for å lage en 90-graders retningsforbindelse mellom to fleksible slanger.

L-Type hanngjenget pagodekobling: Den ene enden har en pigget pagodestruktur for tilkobling til en fleksibel slange, mens den andre enden har utvendige (hann)gjenger, designet for å lage en 90-graders retningsforbindelse mellom en slange og et utstyrsstykke med en intern (hun)gjenget port.

Begge typene har en 90-graders vinklet design med identiske spesifikasjoner for piggene på pagoden. De er tilgjengelige i et utvalg materialer: 304 rustfritt stål, 316L rustfritt stål eller messing. Nøkkelforskjellen ligger i tilkoblingsmetoden: førstnevnte forenkler en direkte slange-til-slange-forbindelse, mens sistnevnte forenkler en overgangsforbindelse mellom en slange og et utstyr, og tilbyr dermed fleksible valgmuligheter for å passe til ulike installasjonsscenarier.

Hva er forskjellen mellom L-Type Pagoda Water Pipe Connector og L-Type hanngjengede Pagoda Connector?

Kjerneforskjell: Shenchi L-Type Pagoda Water Pipe Connector har et grensesnitt med to mothaker (begge ender er pigghådde pagodehoder, designet for å kobles direkte til fleksible slanger). L-Type hanngjenget pagodekobling har en utvendig gjenge i den ene enden og en pigget pagode på den andre, designet for å koble en fleksibel slange til et stivt rør eller ventilhus med innvendige gjenger. Shenchi’s høyytelses L-Type Pagoda vannrørkoblinger er smidd av messing eller 304/316L rustfritt stål; deres 90-graders rettvinklede struktur er ideell for å omdirigere rørledninger. Designet med to mothaker sikrer et tett, sikkert grep—spesielt når paret med slangeklemmer—for å forhindre løsrivelse og lekkasje. Disse beslagene tilbyr utmerket motstand mot trykk, korrosjon og aldring. 316L-varianten i rustfritt stål er spesielt egnet for svært korrosive miljøer, for eksempel de som involverer sjøvann eller kjemisk prosessering. Disse koblingene er enkle å installere og er ideelle for lavtrykksslangekoblinger i rørleggerarbeid, pneumatiske systemer og industrielle væskeapplikasjoner, og tilbyr eksepsjonell stabilitet og holdbarhet.

Produktspesifikasjoner

Installasjonsinstruksjoner

Shenchi-merket L-Type Pagoda Water Pipe Connector, produsert i henhold til nasjonale standarder, er enkel å installere. Å følge trinnene nedenfor sikrer en pålitelig tilkobling:

Trinn 1: Slangekutting

Bruk en spesialisert slangekutter for å kutte enden av slangen rett og flatt, og unngå vinklede kutt eller grader, for å sikre en perfekt passform mot pagodens mothaker. For flettede eller forsterkede slanger anbefales det å bruke en varmskjæringsmetode for å forsegle kantene og forhindre slitasje.

Trinn 2: Pagoda End Connection

Sett slangen vertikalt inn på pagodens ende til slangeflaten kommer i kontakt med bunnen av pagodebeslaget. Pagoda-mothakene har en trappet design som skaper flere tetningsringer når slangen er satt inn. For høytrykksapplikasjoner, fest tilkoblingen med en slangeklemme i rustfritt stål eller fjærklemme; klemmen skal plasseres mellom den andre og tredje pagodemothaken.

Trinn 3: Gjenget endetilkobling

Velg passende tetningsmetode for den gjengede enden basert på spesifikasjonene: G-gjenger (parallelle rørgjenger) krever en gummi- eller kobberpakning for tetning; NPT- eller R-gjenger (koniske rørgjenger) krever innpakning 3–5 omdreininger med PTFE-gjengetetningstape før stramming. Når du strammer, påfør skiftenøkkelen på den sekskantede delen av koblingen for å forhindre at dreiemoment overføres til slangens tilkoblingspunkt.

Trinn 4: Trykktesting

Når installasjonen er fullført, utfør en statisk trykktest ved 1,5 ganger systemets arbeidstrykk. Hvis det ikke observeres lekkasjer etter å ha opprettholdt dette trykket i 3 minutter, er enheten klar til bruk. Installasjonsprosedyren for den korresponderende L-Type hanngjengede Pagoda-kontakten i denne serien er identisk – forskjellig bare i gjengetype – noe som gir fleksibelt valg basert på de spesifikke grensesnittkravene.

Søknadsfelt

1. Vannbehandlingsutstyr

L-Type Pagoda Water Pipe Connector er designet for 90-graders retningsforbindelser mellom PE- og PU-rør i vannrensere, vannmyknere og RO-systemer (omvendt osmose). Når den er produsert av 316L rustfritt stål, oppfyller den matkvalitets sanitærkrav. En komplementær L-Type hanngjenget Pagoda-kontakt i samme serie er tilgjengelig for applikasjoner der utstyrsgrensesnittet har en intern (hun) gjenger.

2. Pneumatiske automatiseringssystemer

Brukes til pneumatisk rørføring i luftkompressorer, pneumatiske ventilmanifolder og automatiserte monteringslinjer. Dens L-formede struktur sparer intern utstyrsplass, mens kompatibilitet med hurtigkoblingshylser letter rask montering, demontering og vedlikehold.

3. Sanitærutstyr og hvitevarer

Kobler til vanninntaksslanger for smarte toaletter, oppvaskmaskiner, vaskemaskiner og lignende apparater. Når den er konstruert av messing, tilbyr L-Type Pagoda Water Pipe Connector utmerket termisk ledningsevne, noe som gjør den egnet for varmtvannsledninger. L-Type hanngjengede Pagoda-kontakten er designet for å imøtekomme et bredere spekter av grensesnittstandarder som finnes i importert utstyr.

4. Industrielle kjøle- og smøresystemer

Brukes i maskinverktøys kjølelinjer og hydrauliske smøresystemer. Den rustfrie stålkonstruksjonen gir overlegen korrosjonsmotstand, og muliggjør pålitelig ytelse i krevende miljøer som involverer oljetåke, skjærevæsker og lignende komplekse driftsforhold.
