En guide til rørfittings

I det enorme nettverket av rør som leverer vann, gass og kontroll til vår moderne verden, faller oppmerksomheten ofte på selve rørene eller ventilene som styrer strømmen. Likevel er de sanne muliggjørerne for komplekse, funksjonelle og pålitelige systemer de ydmykerørdeler. Disse vitale komponentene er koblingene, styrene og adaptere som forvandler rette lengder av rør til målrettede kretser. Å forstå deres typer, funksjoner og utvalgskriterier er grunnleggende for ethvert vellykket væske- eller gasshåndteringsprosjekt.

Kjernefunksjonene: Mer enn bare å koble til

Beslag tjener flere kritiske formål utover enkel tilkobling:

*   Retningsendring: Albuer (vanligvis 45° eller 90°) omdirigerer rør rundt hindringer eller langs strukturelle konturer.

*   Flow Division eller Combination: Tees og Crosses deler en enkelt flyt i flere grener eller kombinerer flere tilløp til en.

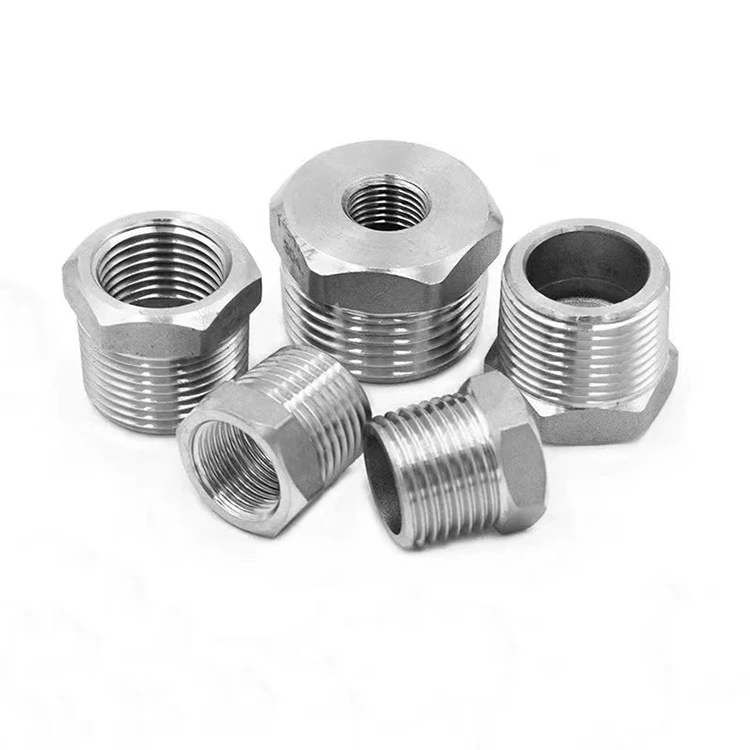

*   Størrelsestilpasning: Redusere og bøssinger kobler sømløst sammen rør med forskjellige diametre.

*   Linjeforlengelse: Koblinger forbinder to rør av samme størrelse i et rett løp.

*   Portoppretting: Nipler og saler gir tilgangspunkter for kraner, målere eller hjelpelinjer.

*   Avslutning: Kapper og plugger forsegler enden av et rør, enten permanent eller midlertidig.

Nøkkelattributter: Materiale, tilkobling og design

Velge de riktige hengslene på tre primære egenskaper:

1.  Materiale: Armaturen må være kompatibel med både rørmaterialet og mediet (væske/gass) den skal bære.

   *   Kobber og messing: Utmerket for drikkevann, oppvarming og enkelte gassapplikasjoner. Motstår korrosjon og er enkel å installere via lodding eller press-fit.

   *   Karbonstål og rustfritt stål: Standarden for industrielle, høytrykks- og høytemperaturapplikasjoner (damp, olje, kjemikalier). Tilbyr overlegen styrke. Rustfritt gir økt korrosjonsbestandighet.

   *   PVC, CPVC og PEX: Dominerende innen moderne rørleggerarbeid, vanning og lavtrykkskjemikalier. Lett, korrosjonssikker og bruker ofte løsemiddelsveising (PVC) eller press/krympe (PEX) tilkoblinger.

   *   Smibart jern: Kjent for sin seighet i gjengede konfigurasjoner, ofte brukt i kraftige gass- og hydraulikkledninger.

2.  Tilkoblingsmetode: Dette definerer hvordan koblingen har grensesnitt med røret.

   *   Gjenget (skrudd): Den klassiske, allsidige metoden med koniske (NPT) gjenger. Ideell for vedlikeholdstunge systemer, feltmodifikasjoner og solide koblinger der demontering kan være nødvendig. Krever fugemasse for en lekkasjesikker fuge.

   *   Loddet/loddet (sokkelsveis): Primært for kobber og stål. Skaper en permanent, glatt og svært pålitelig skjøt ved å smelte et tilsatsmetall inn i gapet mellom koblingsmuffen og røret. Viktig for rørleggerarbeid og kritiske prosesslinjer med høy integritet.

   *   Press-Fit: En moderne metode som bruker spesialverktøy for å krympe en fitting med en intern O-ring på et rør. Tilbyr en rask, ren og svært pålitelig tilkobling uten varme eller gjenger. Får rask bruk i kommersielle rørleggere og vannsystemer.

   *   Push-to-Connect: Den enkleste installasjonsmetoden for midlertidige eller tilgjengelige linjer (f.eks. trykkluft, instrumentering). En spennhylse og O-ringmekanisme muliggjør verktøyfri tilkobling og frigjøring.

   *   Løsemiddelsveis: Brukes til plastsystemer (PVC/CPVC). Et kjemisk løsningsmiddel smelter og smelter sammen røret og koblingen til et enkelt, monolittisk stykke.

3.  Trykkvurdering og standarder:Rørbeslager produsert i spesifikke trykkklasser (f.eks. Schedule 40, 80, Class 150, 300) og må oppfylle industristandarder (ASTM, ASME, EN). Å velge en armatur med en trykkklassifisering lik eller over systemets maksimale driftstrykk er ikke omsettelig for sikkerhets skyld.

Valgveiledning: Tilpasse tilpasningen til oppgaven

En logisk utvelgelsesprosess sikrer systemintegritet:

1.  Definer tjenesten: Hvilken væske eller gass? Ved hvilken temperatur og trykk? Er det etsende? (f.eks. varmt drikkevann, 80°C, 6 bar).

2.  Velg rørmaterialet: Basert på serviceforhold og budsjett (f.eks. kobber).

3.  Velg tilkoblingsmetoden: Balanser ytelse, installasjonsferdigheter og fremtidige tilgangsbehov (f.eks. Press-fit for hastighet og pålitelighet).

4.  Spesifiser tilpasningstype og -størrelse: Bestem ønsket funksjon (f.eks. 90° albue, 22 mm x 22 mm).

5.  Bekreft kompatibilitet: Sørg for at monteringsmaterialet, forseglingsmetoden og trykkklassifiseringen er fullstendig kompatible med de valgte rør- og systemparametrene.

Konklusjon: Grunnlaget for systemintegritet

Rørfittings er den kritiske tegnsettingen i språket til rørsystemer. Deres korrekte valg og installasjon danner grunnlaget for et systems levetid, sikkerhet og effektivitet. Selv om de kan fungere ute av syne, er det å spesifisere passende beslag av høy kvalitet en av de mest virkningsfulle avgjørelsene en ingeniør, entreprenør eller installatør kan ta. I den intrikate dansen av flytende dynamikk er disse komponentene de stille, standhaftige partnerne som sikrer at alt flyter som designet.
