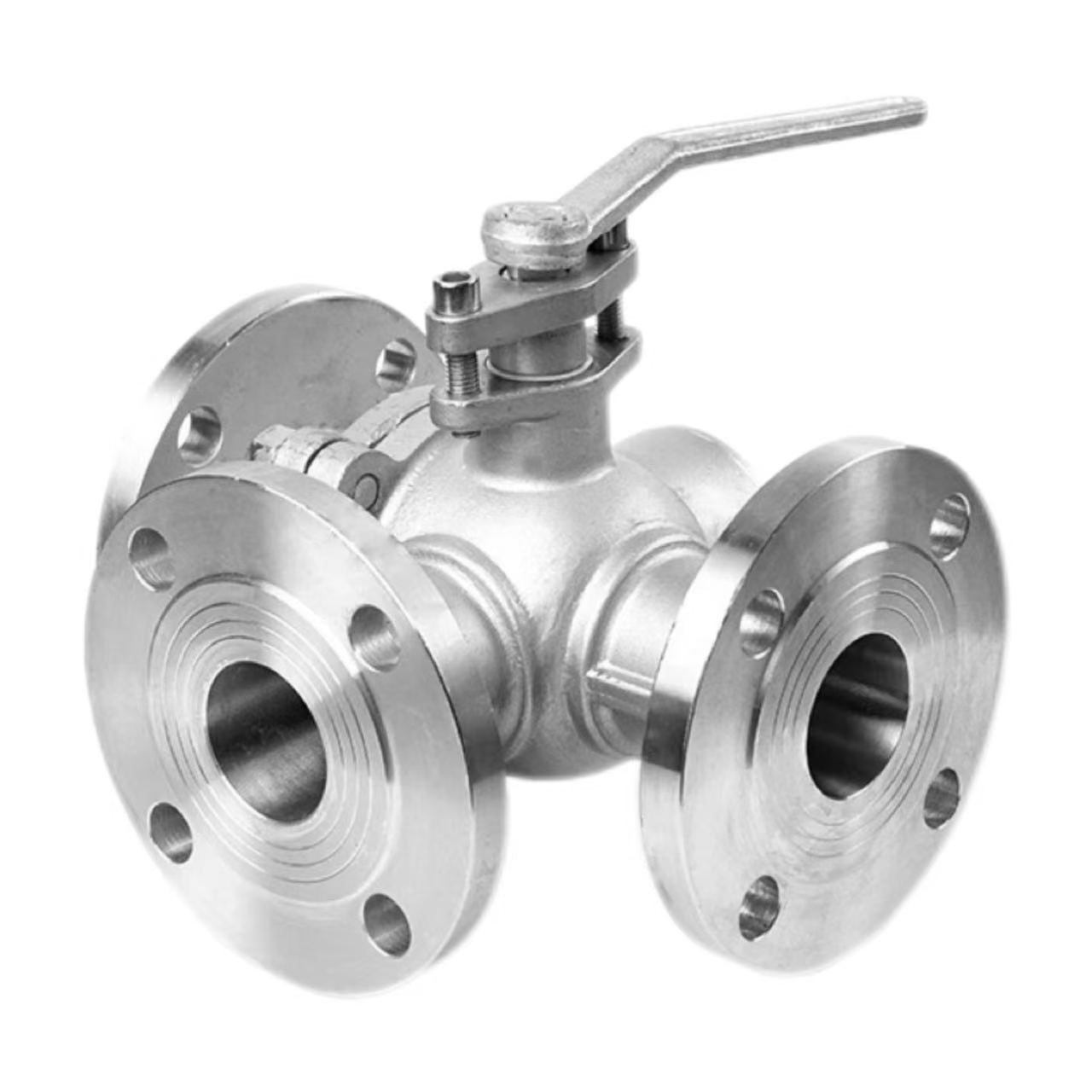

Treveis flens kuleventil

Arbeidsprinsipp

Arbeidsprinsippet til Shenchi-fabrikkens korrosjonsbestandige treveis flenskuleventil er basert på de L-formede eller T-formede kanalene kuttet inn i ballen. Kulen plasseres i midten av ventilhuset og roteres med et håndtak. Når kulen roterer, er kanalene på linje med eller forskjøvet fra forskjellige ventilporter, og realiserer veksling, sammenslåing eller splitting av middelstrømsretningen.

L-formet ball:

 Ved å rotere 90° kan mediet bytte fra innløpet til hvilket som helst utløp, egnet for reversering av scenarier med ett innløp og to utløp eller to innløp og ett utløp, for eksempel vekselvis tilførsel av væske til to reaktorer.

T-formet ball:

Ved å rotere 180° kan alle tre portene kobles sammen samtidig eller hvilke som helst to porter kan kobles sammen, egnet for å blande to medier og deretter sende ut (sammenslåing), eller dele ett medium i to utganger (splitting), for eksempel i klimaanlegg for varmt og kaldt vann blandesystemer.

Produktparametere:

Produktnavn: Treveis flenskuleventil	Spesifikasjoner: (1/8"-4") DN6-DN100
Nominelt trykk: PN16	Karosserimateriale: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Gjeldende temperatur: -20 ℃ ~ +150 ℃ (standard), opp til +350 ℃ (høy temperatur), ned til -196 ℃ (lav temperatur)
Innvendig metallmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)	Middels temperatur: Høy temperatur, lav temperatur, middels temperatur, normal temperatur
Driftsmetode: Manuell	Tetninger: EPDM, PPL
Tilkoblingsmetode: Flenstilkobling	Bruksområder: Vann, luft, gass, olje, væsker, etc.
Opprinnelse: Kina	Prøve: Prøver tilgjengelig

Fordeler med flenstilkobling:

Shenchi 3-veis flensede kuleventiler bruker flensforbindelser. Sammenlignet med gjengede forbindelser, gir flensforbindelser høyere trykkmotstand; PN16-klassifiseringen tåler et trykk på 1,6 MPa stabilt. Demontering er praktisk, noe som letter regelmessig inspeksjon og vedlikehold av rørledningen. Pålitelig forsegling er sikret; flenspakningen og boltene jobber sammen for å eliminere risikoen for lekkasje. Egnet for rørledninger med stor diameter; for diametre over DN50, hvor gjengeforbindelser er vanskelige, er flenser standardvalget. Shenchi, en kinesisk produsent av 3-veis flensede kuleventiler, tilbyr flenser som samsvarer med ANSI, BS, DIN og JIS standarder, og møter behovene til globale kunder.

Installasjonsnøkkelpunkt 1: Flensjustering

Flensjustering Når du installerer Shenchi treveis flenskuleventil, må flensflatene justeres. De to flensene skal være parallelle og konsentriske, med avviket som ikke overskrider det tillatte området for flenspakningen. Å tvinge boltinnretting vil føre til deformasjon av ventilhuset, noe som påvirker kulers rotasjon og tetningsytelse. Etter justering skal pakningen plasseres i midten og må ikke forskyves. En lavpriset treveis flenskuleventil er ikke det samme som lav kvalitet; Shenchi-produkter tilbyr høy presisjon og enklere installasjon. Korrosjonsbestandige treveis flenskuleventiler har flensoverflate som oppfyller standarder, noe som sikrer mer pålitelig tetning.

Installasjonspunkt to: Boltstramming

Flensbolter skal strammes diagonalt i trinn. Påfør dreiemoment gradvis i 2-3 trinn, etter en 180° diagonal sekvens. Ikke stram én side på en gang, ellers vil ujevnt trykk på pakningen skape lekkasjekanaler. Boltemoment må oppfylle standardverdier; overstramming vil skade flensen eller boltene, mens understramming vil resultere i utilstrekkelig tetning. Shenchi 3-veis flenskuleventilfabrikk gir en anbefalt dreiemomenttabell for installatører å referere til. Disse installasjonspunktene er avgjørende for å sikre langsiktig lekkasjefri ventildrift; vennligst følg spesifikasjonene.

Installasjonspunkt 3: Rørledningsstøtte og rengjøring

Før installasjon må innsiden av rørledningen rengjøres for å fjerne sveiseslagg, jernspon, sand og andre urenheter. Fremmede gjenstander som kommer inn i ventilhulen kan skrape opp kulen eller tetningene, noe som kan føre til lekkasjer. Rørledningen må støttes uavhengig; ventilen må ikke bære vekten av rørledningen. T-flenskuleventiler med stor diameter er tunge; innsynking i rørledningen kan trekke flensen ut av midten og skade tetningen. Korrosjonsbestandige tee-flenskuleventiler er laget av WCB-, SUS304- eller SUS316L-materialer, med en ventilkjerne av kobber eller rustfritt stål. Etter å ha fullført installasjonspunktene, skal håndtaket rotere fritt uten å sette seg fast; ventilen er da klar til bruk.
