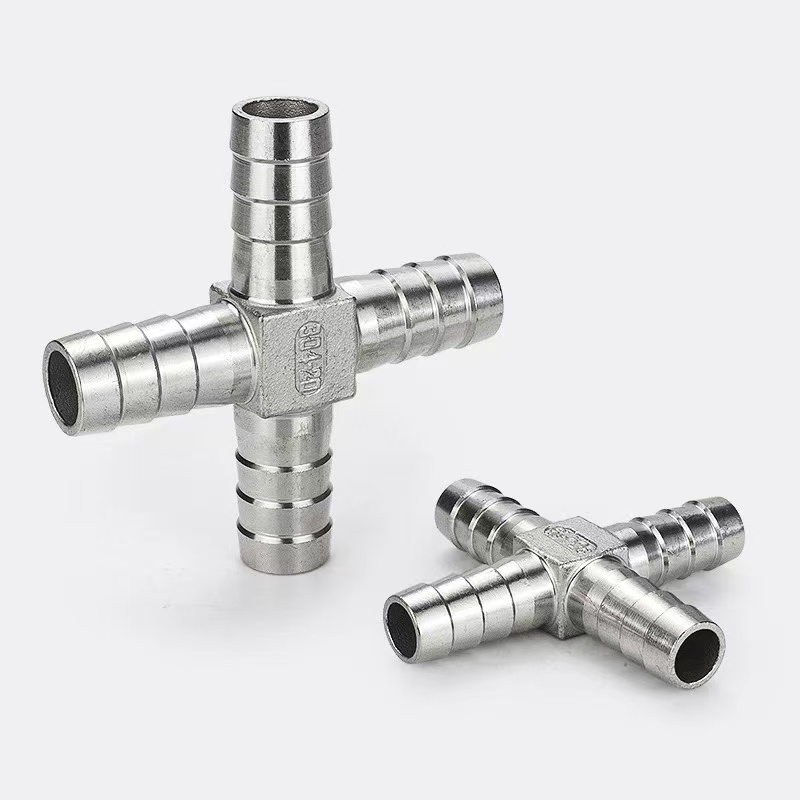

Cross-Type Pagoda vannrørfitting

Som en profesjonell produsent av rørfittings i Kina tilbyr Shenchi Factory Cross-Type Pagoda Water Pipe Fitting - en fireveis avledningskomponent. Hoveddelen har fire korsformede "pagode" (pigge) porter, konstruert for å jevnt fordele en enkelt væskeinngang i tre grenlinjer eller for å konsolidere flere innganger til én. Konstruert av messing, 304 rustfritt stål eller 316L rustfritt stål, viser produktet eksepsjonell korrosjonsbestandighet og er egnet for bruk i vannbehandling, pneumatiske systemer, landbruksvanning og medisinsk utstyr. De mothager har en anti-skli spor design; når de brukes sammen med slangeklemmer, sikrer de en sikker tilkobling, forenkler installasjonen og muliggjør effektiv "en-inn, tre-ut" væskeavledning.

Produktspesifikasjoner

Kjernebeskrivelse

Cross-Type Pagoda Water Pipe Fitting er en fireveis væskeavledningskomponent. Dens hoveddel har fire mothakeporter i pagodestil arrangert i en krysskonfigurasjon, designet for å jevnt fordele en enkelt væskestrøm i tre grenlinjer, eller for å konsolidere flere væskestrømmer i en enkelt kanal.

1. Kryssformet fireveisstruktur: De fire portene er anordnet ortogonalt i 90-graders vinkler, bestående av ett innløp og tre utløp. Inngangs- og utgangskonfigurasjonen kan justeres fleksibelt basert på installasjonsorienteringen, og muliggjør ulike tilkoblingsmoduser som en-i-tre-ut eller tre-i-en-ut.

2. Pagidedesign i pagodestil: Hver port har en progressivt avsmalnende, flertrinns mothagerprofil. Når en fleksibel slange settes inn, skaper disse mothakene flere tetningsringer mot den indre veggen av slangen; når den er festet med en slangeklemme i rustfritt stål, er den resulterende avtrekksmotstanden betydelig høyere enn for standard rettinnsatsbeslag.

3. Effektiv avledningsevne: Sammenlignet med bruk av flere T-fittings i serie, utfører krysstypestrukturen en-i-tre-ut-avledning i en enkelt enhet. Dette reduserer det totale antallet beslag og potensielle lekkasjepunkter, noe som resulterer i et renere og mer strømlinjeformet røroppsett.

Høy tilpasningsevne

Shenchi Cross-Type Pagoda Water Pipe Fitting demonstrerer eksepsjonell tilpasningsevne, i stand til å møte kravene til rørledningsforbindelser i forskjellige scenarier og spesifikasjoner:

Spesifikke dimensjoner for tilpasningsevne:

Kompatibilitet med myk slange: Pagodedesignet med piggene er kompatibelt med et bredt utvalg av myke slangematerialer – inkludert PU, PE, PVC, silikon, nylon og gummi – noe som gjør den allment anvendelig i felt som vannbehandling, pneumatikk, medisinsk teknologi og kjemisk prosessering.

Størrelse og spesifikasjonskompatibilitet: Pagodens ytre diameter dekker syv vanlige spesifikasjoner – 4 mm, 6 mm, 8 mm, 10 mm, 12 mm, 16 mm og 20 mm – slik at den kan pares med forskjellige myke slanger med indre diametere fra 3 mm til 19 mm.

Fleksibilitet for installasjonsorientering: Den kryssformede fireveisstrukturen støtter flere inngangs-/utgangskonfigurasjoner – for eksempel én-inn/tre-ut, tre-inn/en-ut og to-inn/to-ut – noe som muliggjør fleksibel justering basert på den faktiske rørledningsoppsettet.

Tilpasningsmuligheter: Vi tilbyr ODM- og OEM-tilpasningstjenester, som gjør det mulig for oss å modifisere pagodehakeprofilen, antall mothaker, antall porter, overflatefinish og lasermarkering i henhold til kundens tegninger for å møte ikke-standardkrav.

Utvidelse av grensesnitt: Det kan kombineres med andre produkter i samme serie – for eksempel L-type, T-type og panelmonterte pagodebeslag – for å lage omfattende løsninger for strømningsdeling, retningsendringer og panel-gjennom-tilkoblinger.
