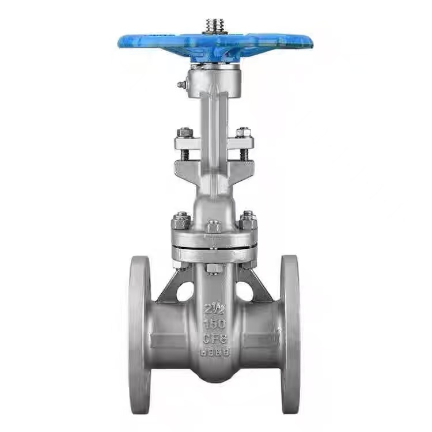

Amerikansk standard stigende stamme flenset portventil

Arbeidsprinsipp for ASME stigende stamme flenset portventil

Når operatøren dreier på håndhjulet, driver håndhjulet ventilstammen til å rotere. Den trapesformede gjengen i den øvre enden av ventilstammen griper inn i ventilstammemutteren, og konverterer rotasjonsbevegelsen til aksial lineær bevegelse. Siden ventilstammen og porten er koblet sammen, vil ventilstammen drive porten til å stige eller falle sammen.

For å åpne ventilen, drei håndhjulet mot klokken. Ventilspindelen driver porten til å bevege seg oppover i en lineær bevegelse, noe som får porten til å løsne fra ventilsetet. Når porten heves til en høyde lik to ganger ventilens nominelle diameter, er væskepassasjen helt uhindret, og ventilen er i helt åpen stilling. Under drift dreies håndhjulet vanligvis til en posisjon der det ikke kan dreies lenger, og deretter en halv omdreining til en omdreining tilbake for å oppnå den helt åpne posisjonen, og forhindrer at ventilstammen låser seg på grunn av temperaturendringer.

For å stenge ventilen, drei håndhjulet med klokken. Ventilspindelen driver porten til å bevege seg nedover i en lineær bevegelse, noe som får porten til å presse mot ventilsetet. Dreiemomentet som påføres av håndhjulet genererer en tvungen tetningskraft, og trykket til mediet i rørledningen presser også porten mot det andre ventilsetet, og danner en selvtettende effekt. Denne doble handlingen sikrer null lekkasje når den er lukket.

Kjernekarakteristikken til en stigende spindelventil er at ventilspindelen stiger og faller synkront med porten. Operatører kan visuelt bestemme ventilens åpen/lukkede tilstand ved å observere lengden på ventilstammen som strekker seg utover ventildekselet – jo lenger stammen strekker seg, jo bredere er ventilen åpen; når stammen er helt tilbaketrukket, er ventilen stengt.

Det er spesielt viktig å merke seg at ASME (American Standard) stigende spindelflensportventiler kun kan brukes i helt åpne eller helt lukkede posisjoner og kan ikke brukes som kontrollventiler. Hvis det blir stående i en delvis åpen stilling i en lengre periode, vil det høyhastighetsstrømmende mediet erodere tetningsflatene, noe som forårsaker slitasje på porten og setet, som til slutt fører til ventillekkasje. Videre kan mediet strømme inn fra hver side av portventilen i begge retninger, noe som eliminerer behovet for å vurdere strømningsretningen under installasjonen og letter utformingen av stedet.

Produktparametere

Høy temperatur og høytrykksmotstand

Shenchi ASME standard stigende stamme flensede portventiler har to kjerneytelsesfordeler: høy temperaturmotstand og høytrykksmotstand. WCB-materiale tåler temperaturer opp til 425 ℃, mens rustfritt stål er egnet for et bredere temperaturområde. Klasse 150 trykkklassifisering, driftstrykket når 1,9 MPa ved romtemperatur, og overgår PN16-standarden. Tetninger er tilgjengelige i høytemperaturbestandig PPL eller vannbestandig EPDM. Laget i Kina implementerer Shenchi omfattende kvalitetskontroll fra råvarer til ferdige produkter, og sikrer langsiktig stabil drift under høye temperaturer og høytrykksforhold.

Pålitelig høytrykksytelse som overgår klasse 150-standarder

Shenchis ASME B16.10 standard stigende spindelflensportventil har pålitelig høytrykksmotstand. Flensforbindelsen er i samsvar med ASME B16.10 standarder, med jevnt strammede bolter og jevn trykkfordeling på pakningene. Klasse 150-klassifiseringen tilbyr et arbeidstrykk på 1,9 MPa ved romtemperatur, med rikelig målt trykkmargin. Ventilhusets veggtykkelse er designet i henhold til ASME-standarder, og overgår nasjonale standarder for økt sikkerhet. Shenchi tilbyr rabatterte ASME-standard flensventiler med stigende stamme; bulkkjøp kvalifiserer for rabatter og sikrer langsiktig stabil drift under høytrykksforhold.

Factory Direct Procurement og OEM Customization Support

Shenchi, som leverandør av ASME (American Standard) flensventiler med stigende stamme, tilbyr prøveproduksjonstjenester. Vi tilbyr rabatterte ASME-flensventiler med stigende stamme til gjennomsiktige fabrikkpriser, og eliminerer mellomleddspåslag. Vi støtter ODM og OEM tilpasning; materialer, diametre, flensstandarder og driftsmetoder kan alle justeres til dine behov. Våre ASME-flensventiler med stigende stamme er enkle å vedlikeholde, med en enkel struktur og lave vedlikeholdskostnader. Produsert i Kina, Shenchi ASME stigende stamme flensportventiler er pålitelige i kvalitet og har stabile leveringstider. Globale kunder er velkomne til å kontakte Shenchi for detaljerte tekniske parametere og siste fortrinnstilbud.
