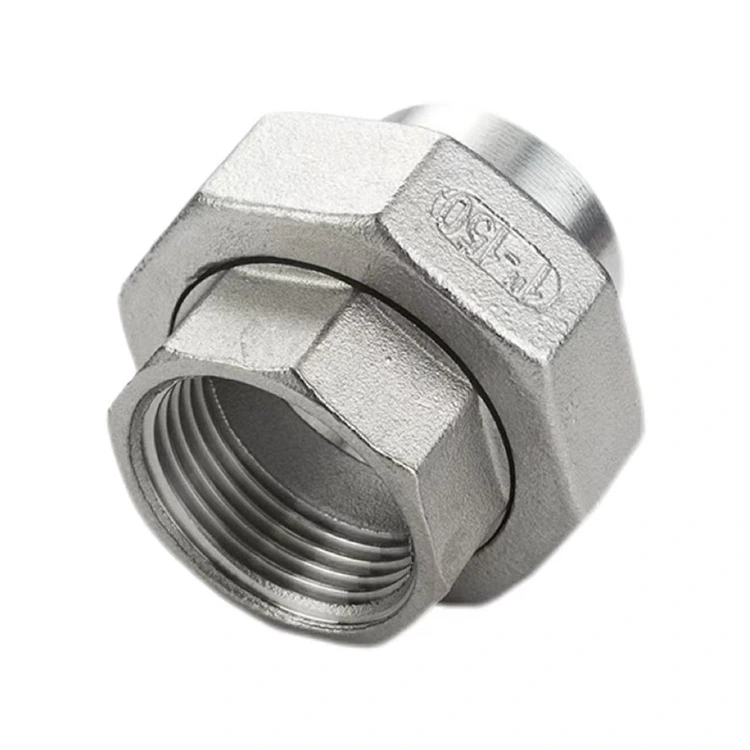

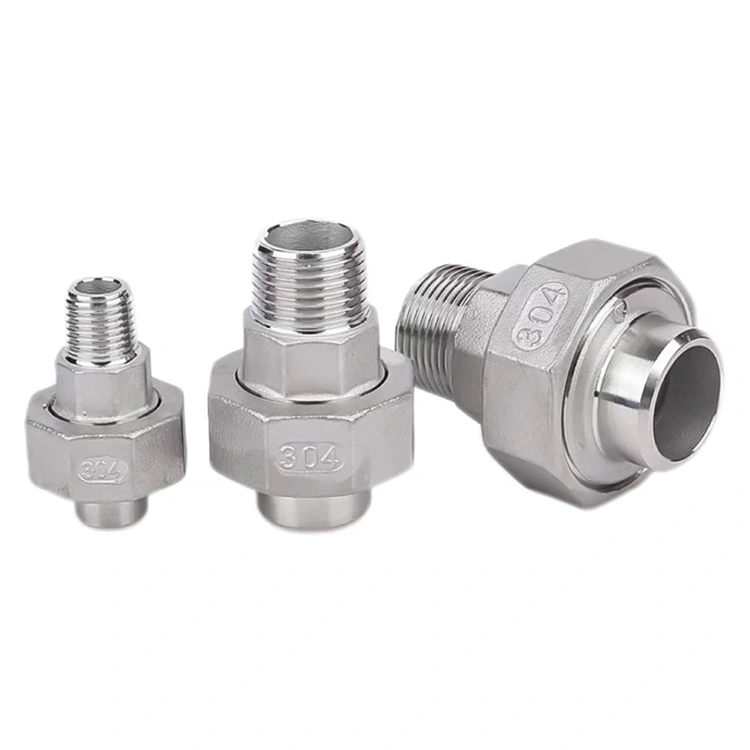

Uvendig tråd x butt-Weld Union

Som en profesjonell produsent av rørfittings i Kina, presenterer Shenchi Female Thread x Butt-Weld Union - en kompositt rørledningskobling som sømløst integrerer en hunngjenget ende med en stumpsveisende ende i en enkelt enhet.

Som en høyytelsesbeslag ligger kjernefunksjonen til Female Thread x Butt-Weld Union i å lette det sømløse grensesnittet mellom gjengede tilkoblingssystemer og sveisede rørledningssystemer. Den hunngjengede enden er presisjonsmaskinert ved hjelp av avansert CNC-teknologi, noe som sikrer presise gjengeprofiler og pålitelig forsegling; det muliggjør direkte tilkobling til enheter med ekstern gjenge som ventiler, kraner og instrumentering.

Stumsveisingen har en forhåndsbearbeidet fas (fas) designet for å smeltes direkte til rørledningen via TIG (argonbue) sveising, og skaper en permanent, lekkasjesikker tetning. Konstruert av høykvalitets rustfritt stål eller messing, er denne union vurdert for et arbeidstrykk på over 1,6 MPa og opererer innenfor et temperaturområde på -20 °C til 120 °C. Det er mye brukt i nye byggeprosjekter for å koble sammen sveisede hovedrørledninger med gjengede grenledninger, samt i renoveringsprosjekter for å koble sammen sveisede systemer med gjenget utstyr. Med sine høyytelsesegenskaper tilbyr den en enkel, men pålitelig løsning for komplekse rørledningstilkoblingsutfordringer.

Produktspesifikasjoner

Kjernestruktur og designhøydepunkter

1. Integrert komposittstruktur

Shenchi Female Thread x Butt-Weld Union har en innovativ integrert komposittstruktur, som nøyaktig kombinerer den hunngjengede enden og den butt-sveisede enden i en enkelt kropp. Dette eliminerer kompleksiteten forbundet med bruk av flere adapterbeslag og reduserer potensielle lekkasjepunkter betydelig. Produktet dannes via en ett-trinns smiingsprosess, noe som resulterer i en tett materialstruktur og høy mekanisk styrke.

2. Presisjons innvendig gjenging

Den kvinnelige gjengede enden er maskinert ved hjelp av høypresisjons CNC-utstyr; gjengeprofilen er standardisert, og engasjementet er tett, og oppfyller fullt ut internasjonale standarder for Female Thread x Butt-Weld Unions. Gjengespesifikasjoner dekker BSPP, BSPT, NPT og metriske standarder, og sikrer perfekt kompatibilitet med et bredt utvalg av hanngjengede rørfittings og utstyr, både innenlands og internasjonalt.

3. Optimalisert Butt-Weld End Design

Stumsveisenden har en forhåndsbearbeidet standardfas (avfasing), som eliminerer behovet for sekundær forberedelse på stedet under installasjonen. Når den kobles til rør via TIG-sveising, oppnår sveiseskjøten en styrke som tilsvarer grunnmaterialet, og skaper et permanent, integrert rørledningssystem. Rørets veggtykkelse er optimalisert for å sikre både sveiseintegritet og enkel håndtering.

4. Mellomliggende unionsstruktur

Produktet har en avtakbar mellomkoblingsstruktur, med en presisjonsgjenget tilkobling og en høykvalitets tetningspakning. Denne designen sikrer fleksibilitet under installasjonen samtidig som det forenkler fremtidig vedlikehold. For inspeksjon eller reparasjon kan rørledningen kobles fra ganske enkelt ved å løsne den mellomliggende koblingen, og dermed unngå behovet for å kutte eller sveise rørskjøtene på nytt. II. Konfigurasjon av nøkkelkomponent

Shenchi Female Thread x Butt-Weld Union består av følgende nøkkelkomponenter:

Kropp: Konstruert av høykvalitets 304 rustfritt stål eller messing, presisjonssmidd i ett stykke.

Union Nut: Laget av høyfast materiale med anti-korrosjon overflatebehandling; konstruert for å hindre gjengestripping selv etter gjentatt montering og demontering.

Forseglingspakning: Sammensatt av spesiell gummi som er motstandsdyktig mot høye temperaturer og aldring; innebygd i et forsenket spor for å sikre automatisk tetting.

Innvendig gjenget ende: Presisjonsmaskinert ved hjelp av CNC-teknologi, med ulike gjengestandarder tilgjengelig for valg.

Installasjonsretningslinjer

1. Installasjon av sveiset ende

Rengjør den sveisede enden og rørskråningen. Oppretthold et konsentrisitetsavvik på mindre enn 0,5 mm. Utfør rotsveising med TIG (GTAW) for å sikre full penetrasjon ved sveiseroten; etter å ha fullført hettepasset, inspiser sveisen for porøsitet eller slagginneslutninger.

2. Installasjon med innvendig gjenget ende

Sørg for at overflaten på den hanngjengede rørkoblingen er ren. Skru hannkoblingen manuelt inn i den hunngjengede enden av koblingen. Bruk en skiftenøkkel for å stramme den til det angitte standardmomentet; den interne tetningspakningen vil automatisk komprimeres for å danne en lekkasjesikker tetning.

3. Forholdsregler

Under installasjonen må du forhindre at varme som genereres ved sveising overføres til tetningspakningsområdet. Vent til sveiseskjøten er avkjølt helt før du utfører noen monterings- eller demonteringsoperasjoner på unionsmutteren.

Retningslinjer for vedlikehold

Regelmessig inspeksjon: Hver sjette måned, sjekk unionskjøten for tegn på lekkasje eller løse gjenger.

Utskifting av pakning: Hvis tetningspakningen viser tegn på aldring eller slitasje, løsner du bare unionsmutteren for å enkelt erstatte den.

Gjengevedlikehold: Etter langvarig drift, påfør en liten mengde anti-rust smøremiddel på gjengene.

Inspeksjon av sveiset ende: Kontroller sveisesømmen for korrosjon eller sprekker; hvis det oppdages problemer, utfør utbedrende sveising umiddelbart.

Systemservice: Når utstyret krever demontering for vedlikehold, løsner du bare den sentrale overfallsmutteren – det er ikke nødvendig å kutte rørene.

Hvorfor velge Shenchi?

1. Streng kvalitetskontroll

Omfattende kvalitetskontroll er implementert gjennom hele prosessen, fra råvareinnhenting til sluttkontroll. Hvert ferdig produkt gjennomgår 100 % dimensjonal verifisering og lekkasjetesting før det forlater fabrikken.

2. OEM/ODM-tilpasningstjenester

Vi tilbyr skreddersydde tjenester for tråding, pakking og produktmerking. Vi tilbyr rask respons for ikke-standard spesifikasjoner og spesielle materialkrav.

3. Svært konkurransedyktige fabrikkpriser

Som leverandør direkte fra fabrikk tilbyr vi rabatterte priser og trinnvise volumbaserte insentiver.

4. Langsiktige, vinn-vinn-partnerskap

Vi søker aktivt å etablere langsiktige samarbeidsforhold med grossister, ingeniørfirmaer og rørentreprenører. V. Relaterte produktanbefalinger

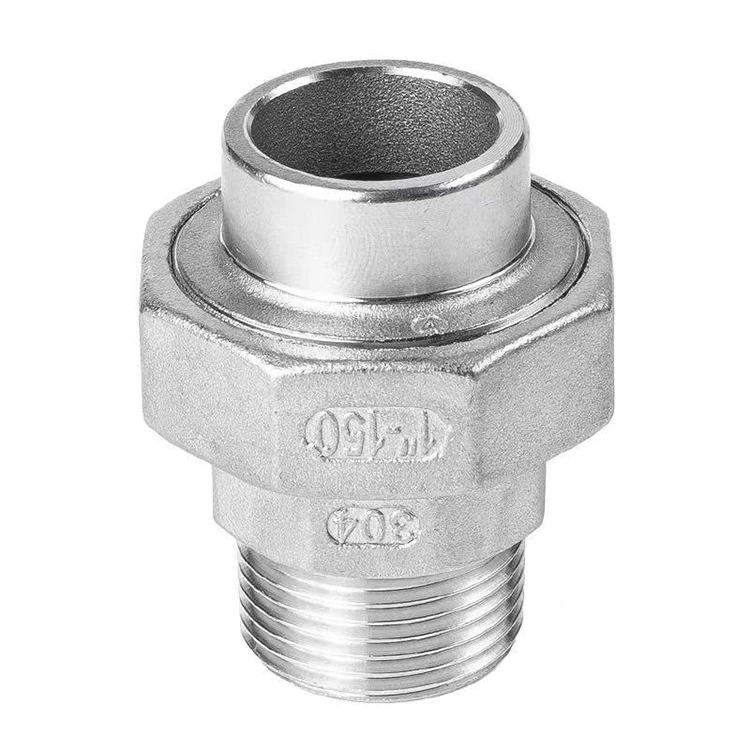

Vårt firma produserer også et komplementært produkt innenfor samme serie: en union med en utvendig gjenge i den ene enden og en stumpsveiseforbindelse på den andre. Den ene enden bruker en utvendig gjenge for å koble sammen med innvendig gjengede beslag, mens den andre har en stumpsveisekonfigurasjon. Disse to produktene utfyller hverandre perfekt, og dekker omfattende tilkoblingskrav på tvers av både gjengede og sveisede rørsystemer. Vi inviterer både nye og eksisterende kunder til å spørre og legge inn bestillinger.

Konklusjon

Å velge Zhejiang Shenchi Female Thread x Butt-Weld Union – stolt produsert i Kina – betyr å velge innovativ design, pålitelig ytelse og praktisk vedlikehold. Vi ser frem til å samarbeide med grossister over hele verden for å bygge en lysere fremtid sammen.
