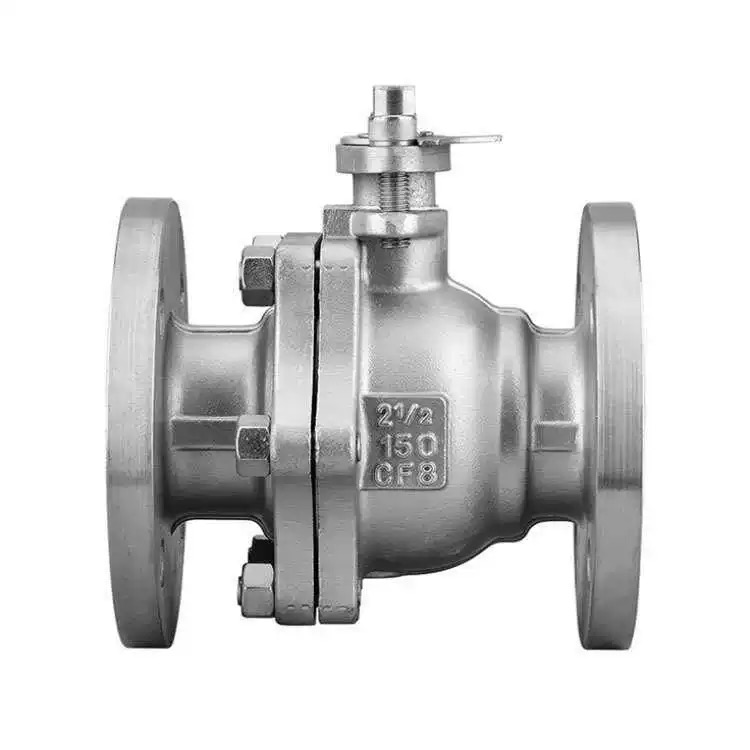

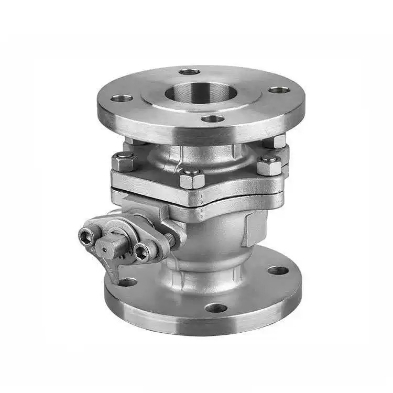

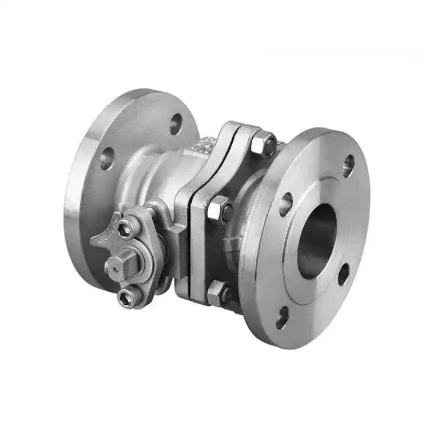

Amerikansk standard kuleventil med flens

Arbeidsprinsipp

Strømmen av media kontrolleres ved å rotere kulen 90°.

Et gjennomgående hull med samme diameter som røret er plassert i midten av kulen. Når håndtaket eller aktuatoren roterer kulen 90° til det gjennomgående hullet er på linje med røraksen, flyter mediet fritt uten hindring, ventilen er helt åpen og strømningsmotstanden er nesten null. Når kulen roterer ytterligere 90° til det gjennomgående hullet er vinkelrett på røret, blokkerer den solide sfæriske overflaten passasjen fullstendig, ventilen lukkes og pålitelig avstengning oppnås.

Den amerikanske standard flensede kuleventilen har en toveis forseglingsdesign, slik at media kan komme inn fra alle retninger uten begrensninger i strømningsretningen. Myke tetninger (PTFE/PPL) oppnår null lekkasje, mens harde tetninger er egnet for høy temperatur og høyt trykk. Ventilspindelen har en anti-utblåsningsstruktur for å sikre sikkerhet og pålitelighet under høyt trykk. Shenchi ASME standard flens kuleventiler er produsert strengt i henhold til API 608 standarder, og tilbyr rask drift og tett forsegling, noe som gjør dem ideelle stengeventiler for ASME standard rørledninger i olje-, kjemisk- og naturgassindustrien.

Produktparametere

Produktnavn: American Standard flenskuleventil	spesifikasjoner: (1/8"-4") DN6-DN100
Nominelt trykk: PN16	Kroppsmateriale: WCB, SUS304 (CF8), SUS316L (CF3M) Kroppsmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Gjeldende temperatur: -20 ℃ ~ +150 ℃ (normal), opp til +350 ℃ (høy temperatur), ned til -196 ℃ (lav temperatur)
Innvendig metallmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)	Middels temperatur: Høy temperatur, lav temperatur, middels temperatur, normal temperatur
Driftsmetode: Manua	Tetninger: EPDM, PPL
Tilkoblingsmetode: Flenstilkobling	Bruksområder: Vann, luft, gass, olje, væsker, etc.
Opprinnelse: Kina Opprinnelse: Kina Opprinnelse: Kina Opprinnelse: Kina	Prøve: Prøver tilgjengelig

Kjernestruktur og designhøydepunkter

Shenchis høykvalitets amerikanske standard flensede kuleventiler har en kjernestruktur som består av ventilhus, kule, stamme og setetetninger. Kulen kan enten være en flytende balldesign (DN50 og under) eller en fast balldesign (DN50 og over). Ballens gjennomgående hull matcher rørets indre diameter, noe som resulterer i nesten null strømningsmotstand når den er helt åpen. En stilk anti-utblåsningsstruktur hindrer stammen i å fly ut under høyt trykk. En antistatisk enhet sikrer ledningsevne mellom kulen og stammen, og forhindrer oppbygging av statisk elektrisitet. For ASME flenskuleventiler med tilgjengelige tilbud, gir Shenchi detaljerte tekniske parametertabeller for å lette nøyaktig modellvalg og budsjettberegning for kundene.
