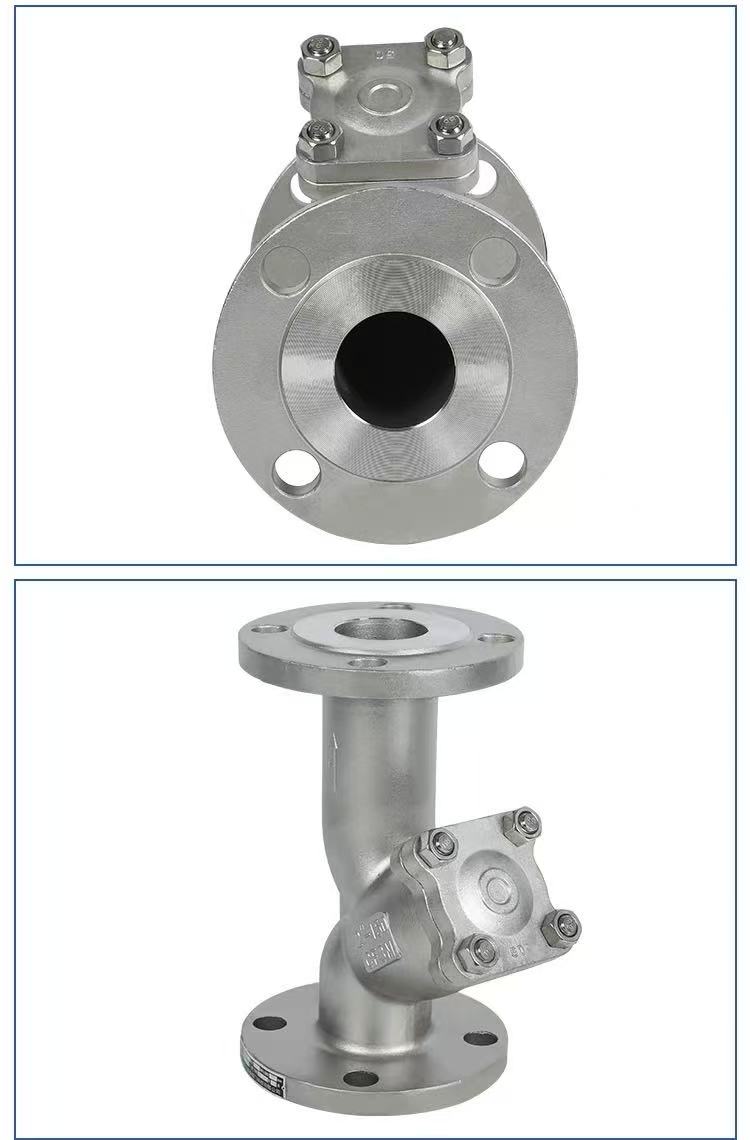

Amerikansk standard flens Y-type filter

Arbeidsprinsipp

Shenchi-fabrikkens integrerte American Standard Flange Y-type Filter fungerer etter prinsippet om filterskjermavskjæring. Mediet kommer inn i huset fra innløpsenden og strømmer gjennom filtersilen inne i den Y-formede strukturen. Faste urenheter blokkeres inne i filtersilen, mens rent medium passerer gjennom og kommer ut av utløpsenden. Det totale arealet av filtersilen er 3-4 ganger tverrsnittsarealet til røret, noe som resulterer i lav motstand og rask strømning. For tømming, skru av bunnpluggen eller fjern flensdekselet, ta ut filtersilen, rengjør den og sett den på igjen. Hoveddelen er laget av WCB, SUS304 (CF8) eller SUS316L (CF3M) materialer, ved hjelp av en integrert støpeprosess, noe som resulterer i et sømløst hus og pålitelig trykkmotstand. Shenchi-produkter er egnet for urenhetsfiltrering i rørledninger som brukes i petroleums-, kjemisk- og vannbehandlingsindustrien.

Produktparametere

Produktnavn: Amerikansk standard flens Y-type filter	Spesifikasjoner: (1/8"-4") DN6-DN100Spesifikasjoner: (1/8"-4") DN6-DN100
Nominelt trykk: PN16	Karosserimateriale: WCB, SUS304 (CF8), SUS316L (CF3M)
Standarder: ANSI, BS, DIN, ISO, JIS	Gjeldende temperatur: -20 ℃ ~ +150 ℃ (normal), opp til +350 ℃ (høy temperaturtype), ned til -196 ℃ (lav temperaturtype)
Innvendig metallmateriale: WCB, SUS304 (CF8), SUS316L (CF3M)	Middels temperatur: Høy temperatur, lav temperatur, middels temperatur, normal temperatur
Driftsmetode: Manuell	Tetninger: EPDM, PPL
tilkopling Metode: Flenstilkobling	Bruksområder: Vann, luft, gass, olje, væsker, etc.
Opprinnelse: Kina	Prøve: Prøver tilgjengelig

Hovedpunkter for installasjon

Retningsbekreftelse, flensjustering og stramming, og rørledningsstøtte og beskyttelse.

Når du installerer Shenchi American Standard Flange Y-type filtre, vær oppmerksom på tre hovedpunkter: Bekreft først strømningsretningen. Pilen på ventilhuset skal være på linje med middelstrømsretningen, og filtersilen skal installeres vendt nedover for å lette sedimentering av urenheter. For det andre, sørg for flensjustering og stramming. Flensflatene skal være parallelle og konsentriske, pakningen sentrert, og boltene skal strammes diagonalt i trinn for å unngå deformasjon av skallet. For det tredje, gi rørledningsstøtte og pre-filterbeskyttelse. Filteret må ikke bære vekten av rørledningen; rørledningen må renses før installasjon for å fjerne store partikler. Shenchi gir detaljerte installasjonsinstruksjoner, støtter ODM/OEM-tilpasning, og filtermaskestørrelsen kan justeres etter behov for å sikre langsiktig stabil drift av filteret.

Effektivt filtrerte stoffer

Shenchi ASME standard flens Y-type filtre filtrerer primært fast suspendert materiale i rørledningsmedier. Dette inkluderer: sveiseslagg, jernspon og rustrester fra rørledningssveising; sand, jord, hampfibre og rester av tetningsmasse som er igjen fra konstruksjonen; partikulært materiale, krystaller og sedimenter som bæres av selve mediene; rustskala og skalafragmenter fra den aldrende og avskallede indre veggen av rørledningen; og metallspon og andre urenheter i smøreolje. Filtreringspresisjon kan velges fra 50-300 mesh, avhengig av nødvendig renslighet av mediet. Laget i Kina, ASME standard flens Y-type filtre er laget av WCB, SUS304 og SUS316L materialer, og tilbyr korrosjonsbestandighet og tilpasningsevne til ulike medier.

Stoffer som ikke er egnet for filtrering

Shenchi ASME B flens Y-type filtre er ikke egnet for filtrering av følgende stoffer: kjemikalier oppløst i mediet (som salter i saltlake, syrer og alkalier i løsninger); olje-vann emulsjoner; viskøse pastaer eller kolloider; fibrøse myke urenheter (som kan trenge gjennom eller vikle seg rundt filtersilen); og gassformige forurensninger i gassformige medier. For disse mediene må andre typer filtre velges. Ved salg av ASME B flens Y-type filtre, vil Shenchi bekrefte medieegenskapene med kunden for å unngå feil valg. ASME B flens Y-type filtre med prislister inkluderer detaljerte retningslinjer for valg.
